支持管取付台・ アンカーボルト
棟用（スレートタイプ） Φ６０.５
- 品番：
- GGAA0302

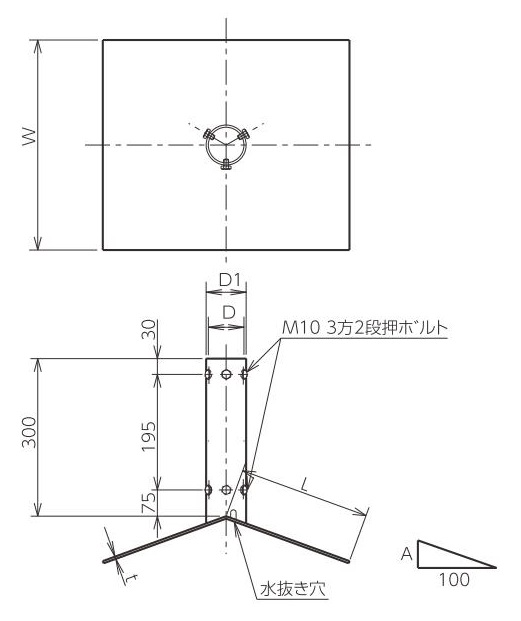

| 勾配A | 支持管外径（mm） | D | D1 | Ｗ | Ｌ | t | 重量（kg） |
|---|---|---|---|---|---|---|---|
| 3.5 | φ60.5 | φ67.9 | φ76.3 | 400 | 250 | 4.5 | 8.20 |
■備考
●鉄製溶融亜鉛めっき仕上
●上記以外の勾配の場合は、勾配Aをご指示下さい。
●支持管には、支線を設けます。
●受注生産品
●サイズ（φ）バリエーション
φ48.6用・φ60.5用がございます。
